Установка
Антенна должна быть установлена в зоне прямой видимости южного направления. Прямой-значит что перед антенной не должно быть никаких препятствий в виде домов, деревьев и прочего. Именно по этой причине наиболее оптимальные места для установки антенн-балконы и крыши. Поскольку окна мои находятся на первом этаже и направлены далеко не на юг, решено было устанавливать антенны на крыше. Благо, что крыша моего типового панельного 9-ти этажного дома плоская - тем самым облегчалась установка (если свободного доступа к антенне с числом конверторов больше 1-го после установки ее на кронштейн не будет-то см. ниже *).
Что мне понадобилось на крыше кроме антенн с их креплениями :
•Перфоратор со сверлами с победитовыми наконечниками. Диаметр сверла выбирается чуть меньше, чем диаметр анкерного болта. Намного меньше – нельзя - анкер не войдет в стену. Больше - будет "болтаться" и его толком не получится затянуть.
•Крестовидная отвертка.
•Накидной ключ на 10.
•Накидной ключ на 13.
•Разводной ключ.
•Молоток.
•Нож для резки бумаг (для зачистки кабеля под коннекторы).
•Кусачки.
•Ресивер с пультом.
•Маленький телевизор.
•220В с удлинителем на 3 розетки.
•Крестовидная отвертка.
•Накидной ключ на 10.
•Накидной ключ на 13.
•Разводной ключ.
•Молоток.
•Нож для резки бумаг (для зачистки кабеля под коннекторы).
•Кусачки.
•Ресивер с пультом.
•Маленький телевизор.
•220В с удлинителем на 3 розетки.
Самые интересные вопросы-куда направлять антенны? Как определить направление ? Как настроить антенны без сатфайндера (прибор для настройки спутниковых антенн-стоит от $400)? Поскольку в моем случае было решено производить настройку "на глаз", я решил определить направление логически просто-я всего-навсего посмотрел куда направлены антенны на соседней крыше и решил свои повернуть в том же направлении :)

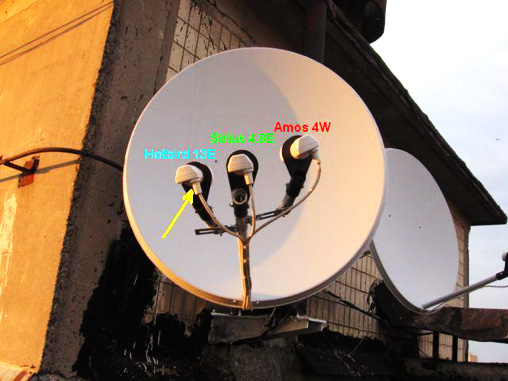

Антенна с 3-мя конверторами-однозначно Sirius, Hotbird, Amos - у нас много таких и фирмы-установщики их в основном и ставят. Посмотрев на соседние дома-можно найти много таких и направлены они все в одном юго-западном направлении. Именно поэтому у меня не возникло сомнений. Левее ее с одним конвертором-наверняка НТВшная-таких у нас тоже хватает. Если же у вас таких ориентиров нет, то дело хуже. Нужно определить южное направление и пытаться направлять антенну туда. Еще раз непременное условие-перед антенной ни в коем случае не должно быть никаких видимых преград в направлении спутника !!! Кроме всего прочего-в ситуации, когда антенна устанавливается под чьими-то балконами или козырьками-следите, чтобы потоки воды или снега с верхнего козырька не попадали прямиком на вашу антенну. Ничего хорошего для приема это не сулит.

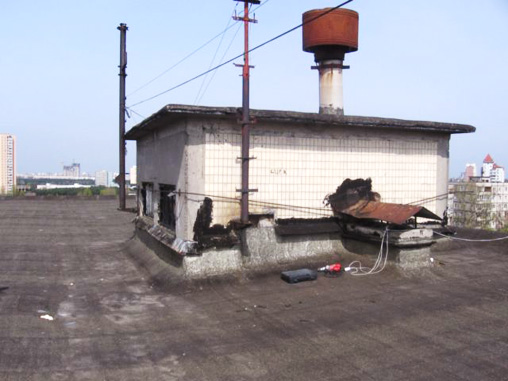

Вот к этой лифтовой шахте я и решил крепить свои антенны:
Невзрачно, конечно, на крыше, но это не евроремонт в квартире :) Определил место установки, разметил отверствия под кронштейны, просверлил их перфоратором, забил внутрь анкеры и закрепил кронштейны (дальнейшие этапы я не полностью фотографировал, поэтому почти все фото будут с уже установленных систем). Подробно останавливаться на фиксации кронштейнов не буду - думаю, что с этим все понятно, работа-механическая. Единственное условие – кронштейн устанавливается строго вертикально, желательно по отвесу. Все же, если кто-то не знает, что такое анкерный болт, покажу как он выглядит :
Он состоит из стакана и находящимся внутри него болта. Болт имеет резьбу под гайку с одной стороны и утолщающийся конус-с другой. Именно так, как на рисунке, слева-направо, аккуратно, чтобы не повредить резьбу под гайкой, его вбивают в просверленное отверстие. Гайку рекомендую при этом послабить, но не откручивать до конца, иначе болт рискует полностью провалиться внутрь отверстия - потом не достанете. То же касается и надевания на болты кронштейна (гайки при этом все равно прийдется снять)-следите чтобы болты не провалились вовнутрь стакана, рекомендую их перед надеванием кронштейна максимально потянуть на себя или немного притянуть гайкой - чтобы конус немного вошел в стакан и болты не шатались. Стакан должен быть заподлицо со стеной, а резьба с гайкой, соответственно - снаружи отверстия. Принцип работы анкерного болта состоит в следующем : когда гайка начинает затягиваться ключом, она тянет болт внутри стакана наружу за счет резьбы. Находящийся на конце болта конус входит в стакан и максимально распирает его внутри отверствия. В итоге вырвать такой болт из стены - задача далеко нетривиальная. Именно поэтому вешать кронштейн рекомендуется на саморасклинивающиеся анкерные болты, а не на шурупы с пластиковыми дюбелями. Впрочем, выбор крепления-личное дело каждого. Единственное-если все же будете выбирать анкеры - смотрите на их качество, в частности на материал и толщину стакана. Потому что слишком хлипко сделанные анкеры и держать будут соответственно.
При установке на балконе можно вообще просверлить стену и продеть через нее нарезанные резьбой (шпили) прутки соответсвующей длины (такие продаются в магазинах). Закрепляются с обеих сторон гайками.
Вернусь к установке.
Первой настраивалась антенна с 3-мя конверторами на Sirius, Hotbird, Amos, второй-на Eutelsat 36E. Вначале кронштейны были прикручены на винтовые анкерные болты, позже я их сменил на гаечные. Винтовые оказались ненадежными. На фото видны первые неудачные попытки в виде оставшихся отверствий. Кронштейны к тому времени тоже перекрасил для усиления изначальной покраски (да к тому же было просто много лишней белой краски-это видно по многим потекам :)) :

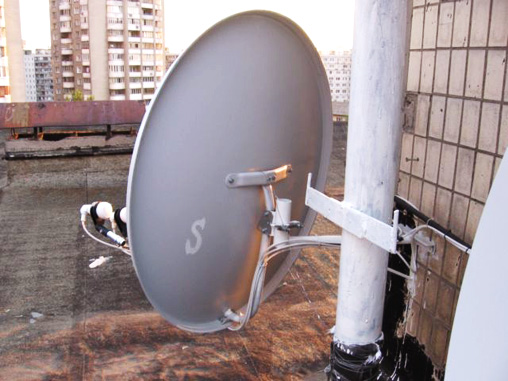

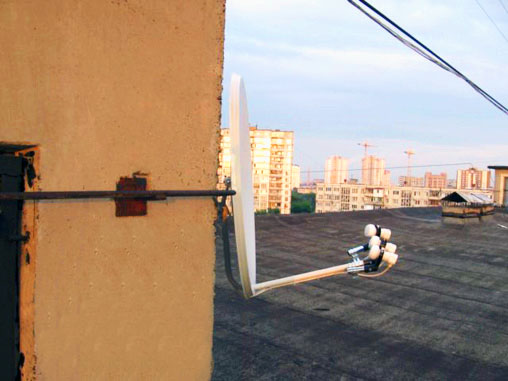

Дальше на кронштейны были "надеты" антенны, вот крепление одной из них (они идентичны) :
На приведенном выше фото антенна уже в сборе, с конверторами, кабелем и т.д. Изначально же просто собиралась антенна, вешалась на кронштейн, а конверторы с кабелем цеплялись уже потом. Тонкий металлический тросик-он просто был у меня лишний и я продел его через крепление антенны и прикрутил к стойке лифтовой шахты на случай, если ветер вырвет анкеры, чтобы антенна не спикировала с крыши :) На самом деле, это практически нереально, но пусть будет-так мне подумалось. Для настройки антенны в вертикальной и горизонтальной плоскостях требуется зажимать крепление настолько, чтобы антенна самостоятельно не изменяла свой наклон, но при этом ее с некоторым усилием можно было перемещать в плоскостях. Вот эти гайки до окончательной настройки сильно не затягиваются:

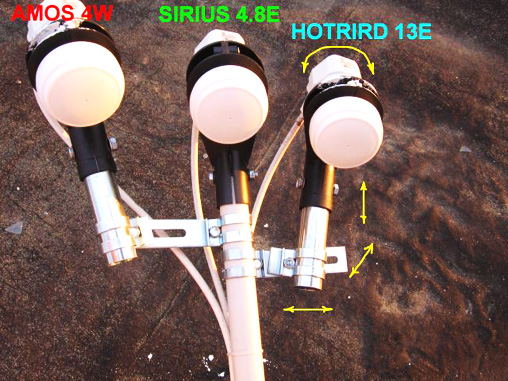

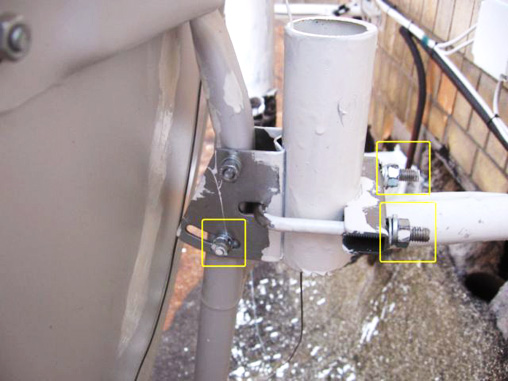

Незажатый левый винт дает настраивать антенну в вертикальной плоскости, 2 незажатых правых-поворачивать антенну относительно кронштейна в горизонтальной плоскости.

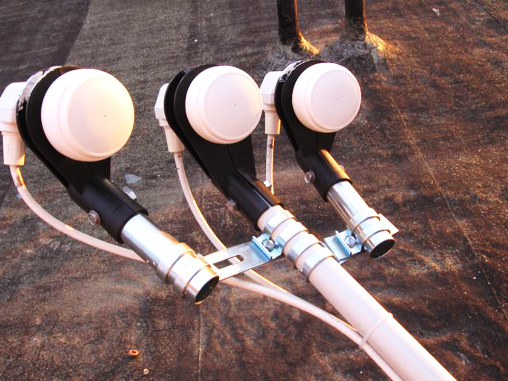

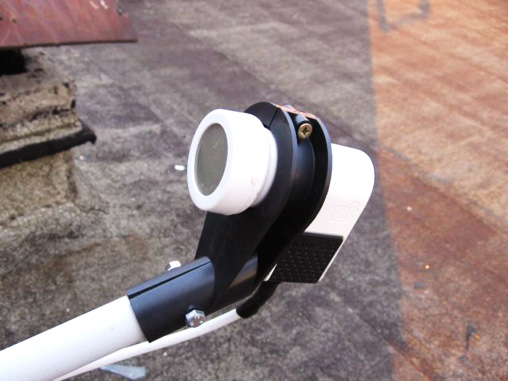

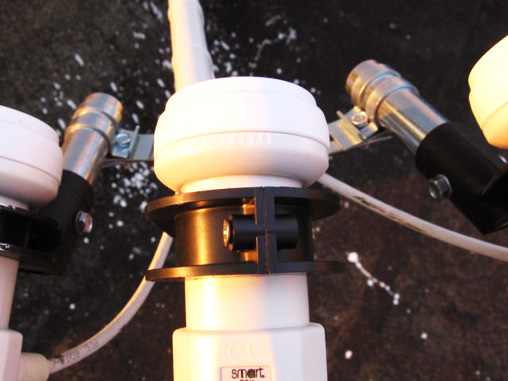

Далее на центральный держатель конвертора антенны надеваются оба мультифида, во все держатели вставляются конверторы, и все затягивается так, чтобы конверторы в мультифидах можно было с некоторым усилием поворачивать во всех плоскостях(кабели к конверторам подключаются позже). На фото ниже видно что собой представляют мультифиды и как они крепятся:

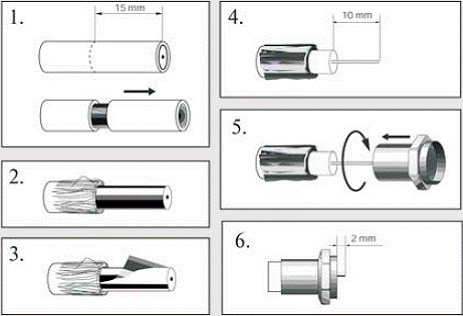

После этого начинается процесс настройки. К центральному конвертору прикручивается F-коннектором отрезок кабеля пару метров длиной, второй конец кабеля прикручивается к ресиверу. С какого-то сайта у меня есть картинки, что такое F-разъем и как его правильно накручивать на кабель. Вот они:
Ресивер подключается к телевизору, только после этого включается питание 220В. Немаловажный момент - при накручивании на кабель F-коннектора необходимо тщательно следить, чтобы тонкие проводнички экранирующей оплетки кабеля не замкнулись с центральной жилой, иначе можно вывести из строя ресивер !!!

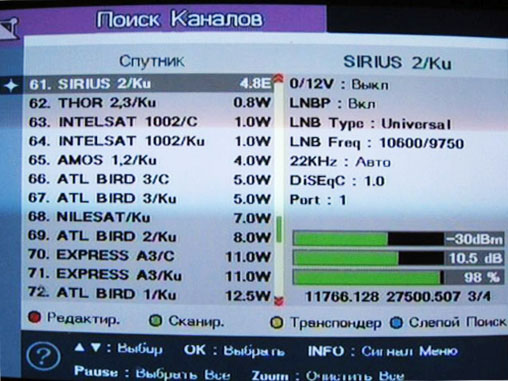

Включаю телевизор, ресивер, захожу в меню Установка-Поиск каналов. В списке спутников слева выбираю Sirius 2/Ku 4.8E-именно на этот спутник будет настроен жестко закрепленный центральный конвертор. Справа в меню выбираю:
LNBP: Вкл. (включить питание конвертора)
LNBP Type : Universal(универсальный тип конвертора, согласно купленным мною)
LNBP Freq : 10600/9750 (указано на конверторах)
22Khz: Авто (сигнал для переключения дисека-так и оставляю)
DISEqC : None (так и оставляю, поскольку сигнал подключен пока напрямую, а не через дисек)
Далее желтой кнопкой пульта захожу во подменю Транспондер и выбираю транспондер, на котором буду искать сигнал (советую заранее выписать себе несколько транспондеров выбранных со спутников с различными поляризациями и РЕАЛЬНО РАБОТАЮЩИМИ бесплатными каналами (FTA). Список можно найти по ссылкам ниже. Я для себя решил настраиваться по следующим транспондерам :
|
Спутник |
Транспондер |
Канал для визуальной проверки |
|
Sirius 4.8E |
11766 H |
Novy Kanal , 5 Kanal ( |
|
Sirius 4.8E |
12681 H |
Идеальный мир подстройка |
|
|
|
|
|
Hotbird 13E |
12597 H |
1 TV rus Europe (1-й Россия) настройка |
|
Hotbird 13E |
11034 V | |
|
Hotbird 13E |
12149V |
Khabar TV подстройка |
|
|
|
|
|
Amos 4W |
10722 H |
1+1 настройка |
|
Amos 4W |
10759 H |
Telekanal STB, Tonis, MTV Ukraine подстройка |
|
|
|
|
|
Eutelsat W4 36E |
| |
|
Eutelsat W4 36E |
12322 R | |
|
|
|
|
|
ABS1/LMI1 75E |
12639 V |
NTV настройка |

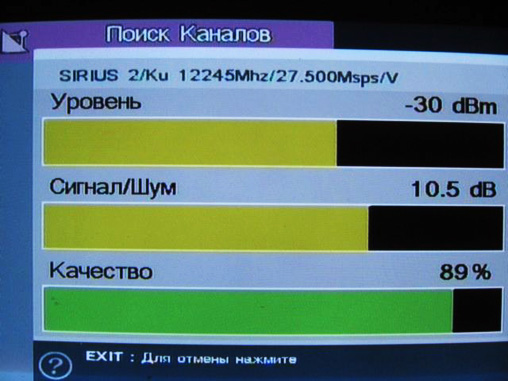

К примеру, в моем случае, для начала, это будет транспондер 11766H, вещающий на частоте 11766МГц с горизонтальной поляризацией. Для удобства, качество сигнала можно вывести на полный экран кнопкой Info. Ориентироваться буду по нижней шкале "Качество":
Что мы видим на этом фото? Безрадостную картину-качество сигнала-0 ! Собственно говоря, а чего следовало ожидать? Антенна ведь пока "смотрит" в сторону спутника очень приблизительно.
Дальше наступает самый непростой момент, требующий немалой выдержки - это настройка антенны в плоскостях. Почему необходима выдержка - буквально несколько миллиметров, и сигнала не будет. Не то что он будет плохим, а его не будет вовсе! Настройка заключается в следующем -необходимо установить антенну в некотором вертикальном положении, в моем положении оно было приблизительно таким:
После этого нужно очень-очень плавно вращать антенну в горизонтальном направлении и при этом внимательно смотреть на шкалу качества, вначале -в одну сторону, и если шкала не меняется с 0, то в другую. Когда обнаруживается, что шкала качества выросла хотя бы до 10-15, это уже первая удача, можно остановиться и передохнуть:). Если же во всей горизонтальной плоскости найти сигнал не удается, нужно немного изменить вертикальный угол антенны и начинать снова перемещение в горизонтальной плоскости до появления сигнала. Когда сигнал найден хоть какой-то: теперь нужно пытаться еще более плавно перемещать антенну влево-вправо и добиваться максимального уровня качества сигнала. Добившись этого, нужно попробовать добиться еще большего сигнала очень плавным перемещением антенны вверх-вниз. После этого можно попробовать по чуть-чуть поворачивать конвертор вокруг своей оси в держателе (на конверторе для этого нанесены метки):
Добиться максимального сигнала можно ТОЛЬКО совокупностью всех этих регулировок. Еще нюанс - если не получается найти сигнал ни при каких условиях, а вы 100 раз все перепроверили, в том числе настройки ресивера, имеет смысл попробовать другой конвертор, возможно этот - неисправен. Получаю максимальный уровень сигнала, какой только удается вытянуть:
Казалось бы, можно успокоиться и затягивать все регулировочне винты? Как бы не так! Ведь настройка производилась для транспондера, вещающего в горизонтальной поляризации (на картинке в конце 2-й сроки есть буква H), а нужно еще настроить какой-нибудь транспондер в вертикальной (V) поляризации:
В моем случае поворот конвертора в держателе против часовой стрелки помог добиться лучшего качества сигнала в вертикальной поляризации.

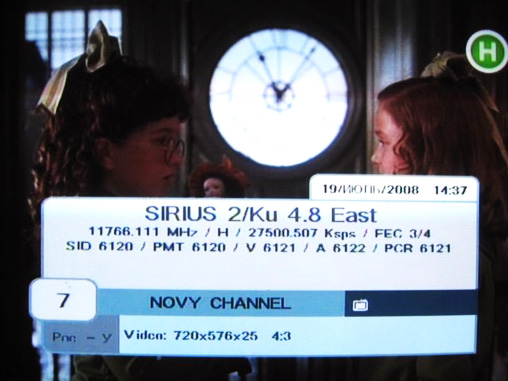

После этого можно просканировать транспондеры (ищите в документации с своему ресиверу, как это сделать) и визуально посмотреть, принимаются ли каналы и соответствуют ли они выбранному спутнику:
Когда сигналы в горизонтальной и вертикальной поляризациях максимальны из того, что можно вытянуть, необходимо туго-натуго затянуть все регулировочные недожатые гайки. И тут есть один неприятный момент - затягиваешь гайку, антенна при этом чуть меняет свое направление, а качество сигнала может ощутимо уходить! Так что затягивать тоже нужно очень аккуратно. Все, антенна и первый конвертор настроены. Выключаю ресивер из розетки, накручиваю кабель с центрального конвертора на конвертор слева (на тот, что на мультифиде, если смотреть на антенну спереди), включаю все, в меню выбираю Hotbird 13E, те же настройки меню справа, что и для Сириуса, выбираю рабочий транспондер и пытаюсь настроить максимальное качество сигнала. Только в этот раз регулирую не антенну, а сам конвертор на мультифиде. Он может перемещаться во всех плоскостях по отношению к фокусу антенны-влево, вправо, вверх, вниз, вперед, назад:
Все гайки затягиваются, когда сигнал максимален. Не забываю про проверку в обоих поляризациях. Сканирую транспондеры Хотберда и проверяю какие-нибудь бесплатные каналы визуально.
Снова все выключаю, перекручиваю кабель на 3-й конвертор, включаю все, выбираю Amos 4w и произвожу настройку для него. Все аналогично. После этого настройку первой антенны можно считать оконченной.
Вторая антенна. Которую я собираюсь настроить на Eutelsat W4 36E (НТВ+). Тут проще - конвертор один. Причем поскольку он круговой поляризации - не очень важно, как он будет развернут внутри держателя. Лучше всего-кабелем вниз, чтобы на нем не скапливались осадки:
Соответственно нужно настроить антенну в горизонтальной и вертикальной плоскостях. Все выключаю, перекручиваю кабель на этот конвертор. Настройки согласно купленному конвертору такие:
Настраиваю вторую антенну, проверяю антенну в обоих поляризациях на разных транспондерах. Поскольку конвертор рассчитан на круговую поляризацию, проверяются не на H и V, а на L и R (левая и правая).
Вот и все. Можно все выключать. Теперь нужно сделать коммутацию сигнала через дисек. Выглядит он примерно так :
У моего дисека есть 1 выход на ресивер, обозначаемый REC и 4 входа для конверторов, именуемые 1,2,3,4. Конверторы подключаю так :
1-Sirius
2-Hotbird
3-Amos
4-Eutelsat
2-Hotbird
3-Amos
4-Eutelsat
С подключением все просто - к каждому конвертору подключается отрезок кабеля, подключаемый к соответствующему входу дисека. Если устанавливаетя одна антенна с 1-м конвертором, то и дисек не нужен. Если одна антенна на 2 конвертора и у дисека будут свободны 2 порта-ничего страшного. Дисек устанавливается недалеко от антенн и желательно, заключается в водонепроницаемую коробку (я покупал в магазине электротоваров), для того, чтобы на него не попадали осадки :
В днище коробки для дисека желательны отверствия для вентиляции. Острые углы изгибов кабеля не допускаются! F-коннекторы на конверторах закрываются или входящими с комплект колпачками или термоусадочной трубкой :
Кстати, на вышеприведенном фото видны расстояния между конверторами и углами их наклона. Справа-антенна, направленная на Eutelsat W4.

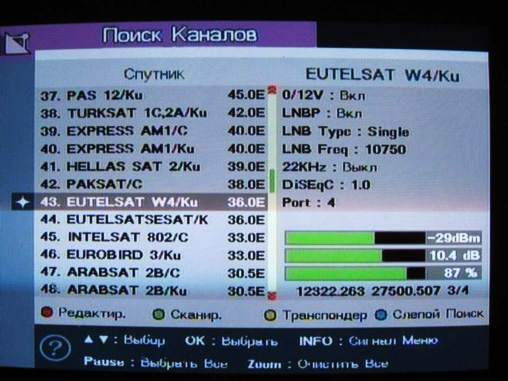

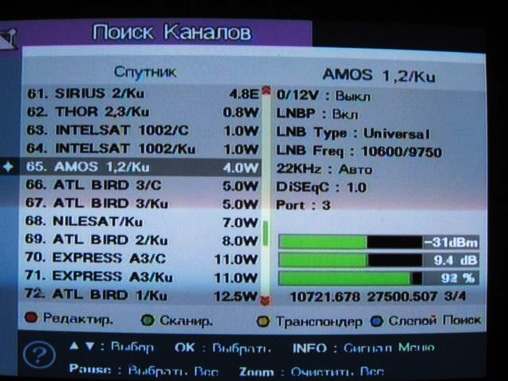

Настраиваю в меню ресивера протокол дисека (в моем случае 1.0) и распределение конверторов согласно входам (портам) дисека:
На картинках видно, каким входам (портам) дисека какие назначены конверторы (на какой спутник). 0/12V : Вкл. только для LanComBox'а. Если у вас его нет, то и включать 12В не нужно. Сохраняю изменения, проверяю, все ли входы дисека работают (т.е. на всех ли настроеных спутниках есть сигнал).
У кого-то может возникнуть вопрос-а почему сразу не подключить все конверторы к дисеку, все входы прописать и настраивать антенны? Ответ простой - при реально неработающем дисеке вы убьете ОЧЕНЬ много времени и нервов, пытаясь настроить сигнал, который нельзя будет найти по определению. Кроме всего прочего, без дисека вы быстрее определите, рабочий ли конвертер вы купили.
Кабеля притягиваю стяжками, чтобы ничего не болталось. Остается не в натяжку прикрепить кабель к тросику, тросик спустить вниз и натянуть. Развести в квартире кабель, подключить ресивер, телевизор и смотреть спутниковое ТВ :)

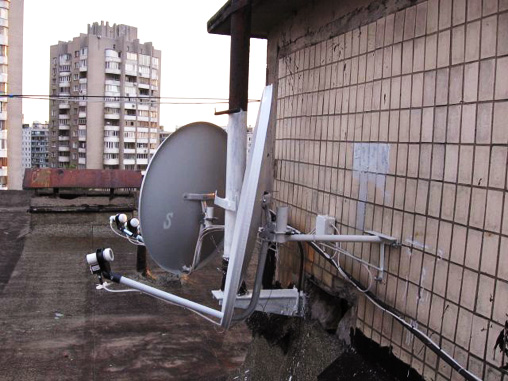

Вот в итоге, что у меня получилось на крыше:
